如何选择适用的充电机充电蓄电池测试仪测电池内部电阻值？
2017-10-21 10:40:07 点击：
电阻：每个充电机充电蓄电池都有内阻，不同类型的电池内阻不同。相同类型的充电机充电蓄电池，由于内部化学特性的不一致，内阻也不一样。蓄电池的内阻很小，我们一般用微欧或者毫欧的单位来定义它。内阻是衡量充电机充电蓄电池性能的一个重要技术指标。
Q1
一、充电机充电蓄电池内部电阻测量的原理
电池测试仪等提供测试品类1kHz的交流电恒流，并从交流电压表的电压值中求出电池的内部电阻。
如图所示，通过使用交流电压表连接充电机充电蓄电池的+极和-极的交流4端子法，可以降低测量连接线的电阻和接触电阻的影响，准确测量蓄电池的内部电阻。也能测量内部电阻为数mΩ这类的低电阻。
而且充电机充电蓄电池的直流电压测量（OCV）中需要高精度测量，能够实现0.01%读数.的高精度测量。

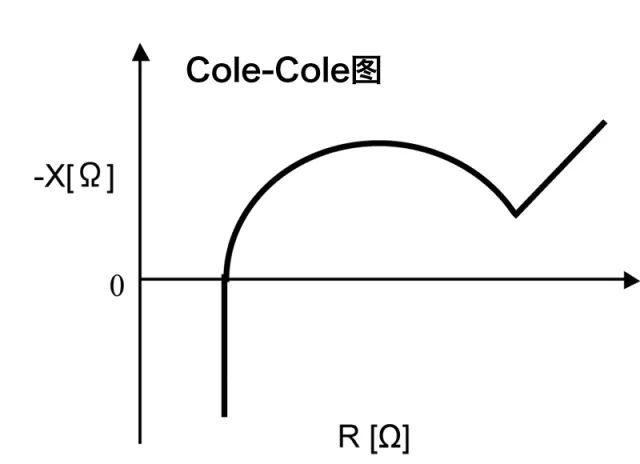

BT4560电池阻抗分析仪由于设置1kHz以外的测量频率能够变化，因此从Cole-Cole图的测量中能更加详细的检查内部电阻情况。
另外充电机充电蓄电池的直流电压测量（OCV）中，实现了0.0035%读数的测量精度。
Q2
二、充电机充电蓄电池种类的不同内部电阻值和电池电压值适用的电池测试仪

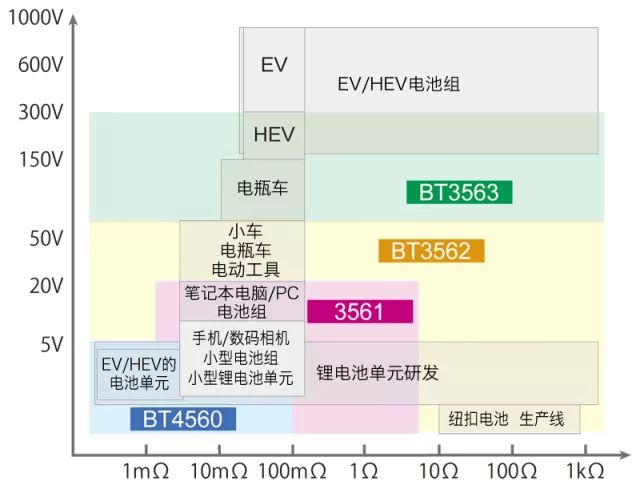

能够测量充电机充电蓄电池的内部电阻（IR：Internal Resistant）和蓄电池电压（OCV：Open Circuit Voltage）的电池测试仪的系列以及所适用的电池种类如图所示。
针对电动汽车（EV）或混动汽车的电池组或便携式设备的小型充电机充电蓄电池组中所适用的锂电池因为内部电阻较低，因此适合使用BT4560电池阻抗分析仪或3561充电池测试仪。
充电机充电蓄电池组状态（组装状态的锂电池（Li-ion））时由于充电机充电蓄电池电压（OCV）较高因此使用BT3562或BT3563充电池测试仪。
此外，还可以测量镍氢蓄电池（Ni-MH）、铅蓄蓄电池、镍镉蓄电池等电池的内部电阻和电池电压，请按照蓄电池电压（OCV）来选择充电机充电蓄电池测试仪。
Q1
一、充电机充电蓄电池内部电阻测量的原理
电池测试仪等提供测试品类1kHz的交流电恒流，并从交流电压表的电压值中求出电池的内部电阻。
如图所示，通过使用交流电压表连接充电机充电蓄电池的+极和-极的交流4端子法，可以降低测量连接线的电阻和接触电阻的影响，准确测量蓄电池的内部电阻。也能测量内部电阻为数mΩ这类的低电阻。
而且充电机充电蓄电池的直流电压测量（OCV）中需要高精度测量，能够实现0.01%读数.的高精度测量。
BT4560电池阻抗分析仪由于设置1kHz以外的测量频率能够变化，因此从Cole-Cole图的测量中能更加详细的检查内部电阻情况。
另外充电机充电蓄电池的直流电压测量（OCV）中，实现了0.0035%读数的测量精度。
Q2
二、充电机充电蓄电池种类的不同内部电阻值和电池电压值适用的电池测试仪
能够测量充电机充电蓄电池的内部电阻（IR：Internal Resistant）和蓄电池电压（OCV：Open Circuit Voltage）的电池测试仪的系列以及所适用的电池种类如图所示。
针对电动汽车（EV）或混动汽车的电池组或便携式设备的小型充电机充电蓄电池组中所适用的锂电池因为内部电阻较低，因此适合使用BT4560电池阻抗分析仪或3561充电池测试仪。
充电机充电蓄电池组状态（组装状态的锂电池（Li-ion））时由于充电机充电蓄电池电压（OCV）较高因此使用BT3562或BT3563充电池测试仪。
此外，还可以测量镍氢蓄电池（Ni-MH）、铅蓄蓄电池、镍镉蓄电池等电池的内部电阻和电池电压，请按照蓄电池电压（OCV）来选择充电机充电蓄电池测试仪。
