DC-DC全桥直流稳压电源变换器的原理及应用解析
2017-10-10 11:46:32 点击：

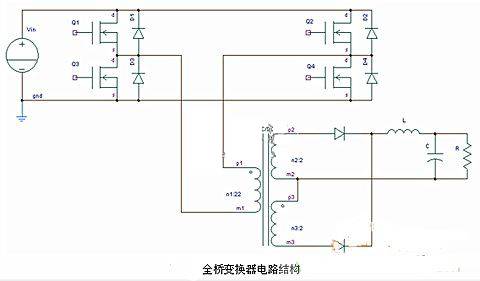

首先，我们先来看一下全桥直流稳压电源变换器的作业原理，全桥电路结构如下图所示，全桥直流稳压电源变换器的根本作业原理是直流电压Vin 经过Q1、D1～Q4、D4组成的全桥开关直流稳压电源变换器，在高频变压器初级得到高频沟通方波电压，经变压器降压，再全波整流变换成直流方波，最终经过电感L、电容C组成的滤波器，在R上得到平直的直流电压。全桥直流直流稳压电源变换器由全桥逆变器、高频变压器和输出整流滤波电路组成，也归于直流-沟通-直流直流稳压电源变换器。
然后，我们再来了解一下全桥DC-DC直流稳压电源变换器的操控方法，我们都知道，全桥直流稳压电源变换器实质上有三种根本的操控方法，别离是双极性操控、有限双极性操控和移相操控。下面来扼要阐明几种操控方法的差异。 我们先来学习一下双极性操控方法，这种操控方法的开关管Q2和Q3、Q1和Q4一起注册和关断，两对开关管以PWM方法替换注册和关断，其注册时刻不超越半个开关周期，即它们的注册角小于180度。当Q1和Q4导通时，Q2和Q3上的电压为Vin，反之亦然。当四个开关管全都处在截止状态时，每个开关管所接受的电压为Vin/2。由高频变压器的漏感与开关管结电容在开关过程中发生高频振动所引起的电压尖峰，当其超越输入电压时，钳位二极管Dl～D4将导通，使开关管两端的电压被约束在输入电压上。这种操控方法是曩昔全桥电路最根本的方法。各开关管的驱动波形和作业波形如图所示。
学习了双极性操控方法，我们再来了解一下有限双极性操控方法，它的电路中同一个桥臂的两个开关管(例如Q2，Q4)180度互补导通，另一个开关桥臂的两个开关管的导通占空比可调。在正半周期中，Q4一向注册，Q1只注册一段时刻。在负半周期中，Q2一向注册，Q3只注册一段时刻。Q1和Q3别离在Q4 和Q2之前关断，界说Q1和Q3组成的桥臂为超前桥臂，Q2和Q3组成的桥臂为滞后桥臂。 各开关管的驱动波形和作业波形如图所示。
比较双极性操控方法和有限双极性操控方法，移相操控方法有少许的不同点，移相操控方法的每个桥臂的两个开关管180度互补导通，两个桥臂的导通之间相差一个相位，即所谓移相角。经过调理移相角的巨细来调理输出脉冲宽度，然后到达调理相应的输出电压的意图。Q1，Q3的驱动信号别离领先于Q4，Q2，可以界说Q1，Q3组成的桥臂为超前桥臂，Q2，Q4组成的桥臂为滞后桥臂。各开关管的驱动波形和作业波形如图所示。
然后，我们再来了解一下全桥DC-DC直流稳压电源变换器的操控方法，我们都知道，全桥直流稳压电源变换器实质上有三种根本的操控方法，别离是双极性操控、有限双极性操控和移相操控。下面来扼要阐明几种操控方法的差异。 我们先来学习一下双极性操控方法，这种操控方法的开关管Q2和Q3、Q1和Q4一起注册和关断，两对开关管以PWM方法替换注册和关断，其注册时刻不超越半个开关周期，即它们的注册角小于180度。当Q1和Q4导通时，Q2和Q3上的电压为Vin，反之亦然。当四个开关管全都处在截止状态时，每个开关管所接受的电压为Vin/2。由高频变压器的漏感与开关管结电容在开关过程中发生高频振动所引起的电压尖峰，当其超越输入电压时，钳位二极管Dl～D4将导通，使开关管两端的电压被约束在输入电压上。这种操控方法是曩昔全桥电路最根本的方法。各开关管的驱动波形和作业波形如图所示。
学习了双极性操控方法，我们再来了解一下有限双极性操控方法，它的电路中同一个桥臂的两个开关管(例如Q2，Q4)180度互补导通，另一个开关桥臂的两个开关管的导通占空比可调。在正半周期中，Q4一向注册，Q1只注册一段时刻。在负半周期中，Q2一向注册，Q3只注册一段时刻。Q1和Q3别离在Q4 和Q2之前关断，界说Q1和Q3组成的桥臂为超前桥臂，Q2和Q3组成的桥臂为滞后桥臂。 各开关管的驱动波形和作业波形如图所示。
比较双极性操控方法和有限双极性操控方法，移相操控方法有少许的不同点，移相操控方法的每个桥臂的两个开关管180度互补导通，两个桥臂的导通之间相差一个相位，即所谓移相角。经过调理移相角的巨细来调理输出脉冲宽度，然后到达调理相应的输出电压的意图。Q1，Q3的驱动信号别离领先于Q4，Q2，可以界说Q1，Q3组成的桥臂为超前桥臂，Q2，Q4组成的桥臂为滞后桥臂。各开关管的驱动波形和作业波形如图所示。
